Cấu tạo khuôn ép nhựa

Hiểu cấu tạo khuôn giúp bạn trao đổi với xưởng làm khuôn dễ hơn, biết vì sao giá khuôn chênh lệch và nên đầu tư vào đâu. Một bộ khuôn ép nhựa thường gồm hai nửa: nửa cố định (gắn phía vòi phun của máy) và nửa di động (gắn phía kẹp).

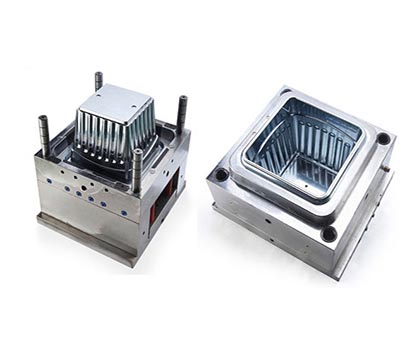

Linh kiện khuôn ép nhựa: chốt dẫn hướng, bạc, chốt đẩy, lò xo

Các bộ phận chính

Bộ phậnChức năng
Tấm kẹp trên, dướiGá khuôn lên máy ép
Lòng khuôn (cavity)Tạo hình mặt ngoài sản phẩm
Lõi khuôn (core)Tạo hình mặt trong, phần rỗng
Cuống phun, kênh dẫn, cổng phunDẫn nhựa từ vòi máy vào lòng khuôn
Kênh làm mátNước chảy qua để nhựa đông nhanh, đều
Hệ thống đẩyChốt đẩy, tấm đẩy đưa sản phẩm ra khỏi khuôn
Chốt và bạc dẫn hướngGiữ hai nửa khuôn khớp chính xác
Slider, lifter (nếu có)Tạo lỗ ngang, móc lẫy, phần âm

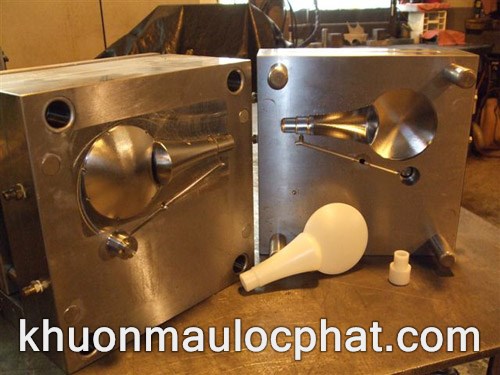

Khuôn ép nhựa gia công tại Nhân Lộc Phát

Khuôn 2 tấm và khuôn 3 tấm

  • Khuôn 2 tấm: kết cấu đơn giản, giá thấp, cổng phun ở mép sản phẩm. Phù hợp đa số sản phẩm.
  • Khuôn 3 tấm: thêm một tấm để tách kênh dẫn, cho phép phun vào giữa sản phẩm, kênh nhựa tự tách. Phù hợp sản phẩm cần cổng phun ở tâm.

Bộ phận nào ảnh hưởng giá khuôn nhiều nhất?

  • Thép làm lòng và lõi khuôn (P20, NAK80, H13…).
  • Số lòng khuôn và độ phức tạp của sản phẩm.
  • Slider, lifter cho các chi tiết có lỗ ngang, móc lẫy.
  • Yêu cầu đánh bóng bề mặt.

Nhân Lộc Phát sẽ tư vấn kết cấu khuôn phù hợp để bạn không phải trả tiền cho những gì không cần thiết.
