Quy trình làm khuôn ép nhựa trọn gói: từ ý tưởng đến sản phẩm hàng loạt

Nhiều khách hàng đến với chúng tôi chỉ với một ý tưởng, một bản vẽ tay hoặc một mẫu sản phẩm cũ. Để biến ý tưởng đó thành sản phẩm nhựa sản xuất hàng loạt, cần đi qua nhiều công đoạn liên quan chặt chẽ với nhau. Khi một đơn vị làm trọn gói từ thiết kế đến ép nhựa, khách hàng chỉ cần làm việc với một đầu mối, giảm rủi ro "đổ lỗi qua lại" giữa bên thiết kế, bên làm khuôn và bên ép.

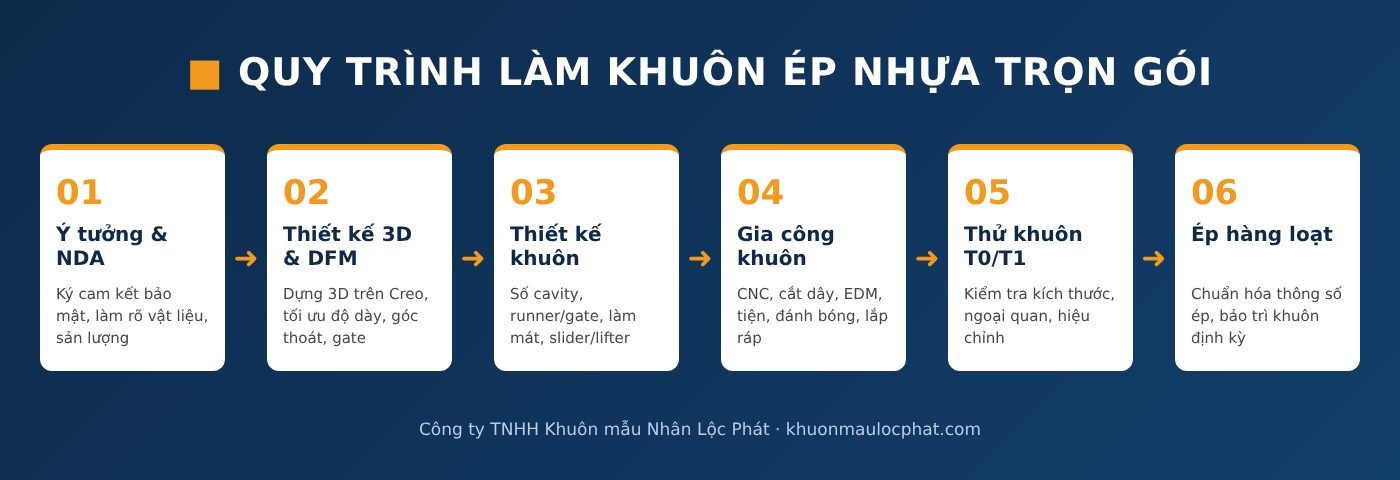

Quy trình 6 bước làm khuôn ép nhựa trọn gói tại Nhân Lộc Phát

Bước 1: Tiếp nhận ý tưởng và ký cam kết bảo mật (NDA)

Với sản phẩm mới chưa công bố, thiết kế là tài sản quan trọng nhất của khách hàng. Vì vậy trước khi trao đổi chi tiết, hai bên ký thỏa thuận bảo mật (NDA). Hồ sơ thiết kế được lưu trữ và phân quyền truy cập nội bộ, chỉ những người trực tiếp làm dự án mới được tiếp cận.

Ở bước này cần làm rõ: công năng sản phẩm, môi trường sử dụng, vật liệu nhựa dự kiến (PP, ABS, PC, PA, POM…), sản lượng dự kiến theo năm và ngân sách đầu tư khuôn.

Bước 2: Thiết kế sản phẩm 3D và đánh giá khả năng sản xuất (DFM)

Từ ý tưởng, kỹ sư dựng mô hình 3D sản phẩm (phần mềm Creo, AutoCAD). Song song là bước DFM (Design for Manufacturing): kiểm tra độ dày thành, góc thoát khuôn, gân, trụ bắt vít, undercut, vị trí đường phân khuôn và vị trí gate. Sửa thiết kế ở giai đoạn này gần như không tốn chi phí, còn sửa khi khuôn đã làm xong có thể tốn hàng chục triệu đồng và vài tuần.

Khi cần, có thể làm mẫu thử (in 3D hoặc gia công CNC) để khách kiểm tra lắp ráp, kích thước và cảm quan trước khi chốt thiết kế.

Bước 3: Thiết kế khuôn

Sau khi chốt thiết kế sản phẩm, bước tiếp theo là thiết kế khuôn, quyết định trực tiếp đến giá khuôn, cycle time và chất lượng sản phẩm:

• Số cavity: 1, 2, 4, 8 lòng khuôn… tùy sản lượng và kích thước sản phẩm.
• Hệ thống dẫn nhựa: cold runner hay hot runner; kiểu gate (cổng trực tiếp, cổng ngầm, cổng cạnh, pin point…).
• Hệ thống làm mát: bố trí đường nước cho cavity và core để rút ngắn cycle time, hạn chế cong vênh.
• Hệ thống đẩy và cơ cấu phụ: chốt đẩy, tấm đẩy, slider, lifter cho các vị trí undercut.
• Vật liệu thép: chọn thép cavity/core (P20, 718H, NAK80, S136, 2344…) phù hợp sản lượng và loại nhựa.

Khuôn ép nhựa: phần cavity và core sau khi gia công

Bước 4: Gia công và lắp ráp khuôn

Các chi tiết khuôn được gia công trên máy phay CNC, máy cắt dây, máy xung điện (EDM) và máy tiện; sau đó đánh bóng, xử lý bề mặt (nếu có yêu cầu vân, xi mờ, bóng gương) và lắp ráp hoàn chỉnh. Việc tự chủ máy móc giúp kiểm soát tiến độ và hạn chế đưa bản vẽ khuôn ra bên ngoài, đảm bảo bảo mật cho khách hàng.

Chi tiết gia công bằng cắt dây/EDM

Bước 5: Thử khuôn T0/T1 và hiệu chỉnh

Khuôn được lắp lên máy ép để chạy thử. Mẫu T0/T1 được kiểm tra kích thước, ngoại quan (bavia, co rút, đường hàn, cong vênh, thiếu nhựa…) và lắp ráp. Nếu có sai lệch, khuôn được hiệu chỉnh và thử lại (T2, T3…) cho đến khi mẫu đạt yêu cầu và được khách hàng duyệt.

Bước 6: Ép sản xuất hàng loạt và bảo trì khuôn

Sau khi duyệt mẫu, sản phẩm được đưa vào ép hàng loạt với thông số công nghệ đã chuẩn hóa (nhiệt độ, áp suất, tốc độ phun, thời gian giữ áp, thời gian làm mát). Khuôn được bảo dưỡng định kỳ để giữ ổn định chất lượng và tuổi thọ. Do đơn vị làm khuôn hiểu rõ khuôn của mình nên khi phát sinh lỗi trong sản xuất, việc xử lý nhanh hơn rất nhiều.

Lời khuyên cho khách hàng

• Cung cấp càng sớm càng tốt thông tin về sản lượng và vật liệu – đây là hai yếu tố quyết định cấu hình và giá khuôn.
• Đừng chỉ so sánh giá khuôn; hãy hỏi thêm về số cavity, loại thép, cycle time dự kiến và đơn giá ép – tổng chi phí trên mỗi sản phẩm mới là con số quan trọng.
• Thống nhất rõ tiêu chuẩn duyệt mẫu (kích thước, ngoại quan) ngay từ đầu để tránh kéo dài giai đoạn thử khuôn.

Công ty TNHH Khuôn mẫu Nhân Lộc Phát nhận thiết kế sản phẩm, thiết kế – chế tạo khuôn ép nhựa và ép nhựa gia công trọn gói, cam kết bảo mật thiết kế cho khách hàng. Hãy liên hệ với chúng tôi để được tư vấn cho dự án của bạn.
